Kuprum Bar Bas Berlapis Tanpa Bersalut Timah
Penerangan Produk

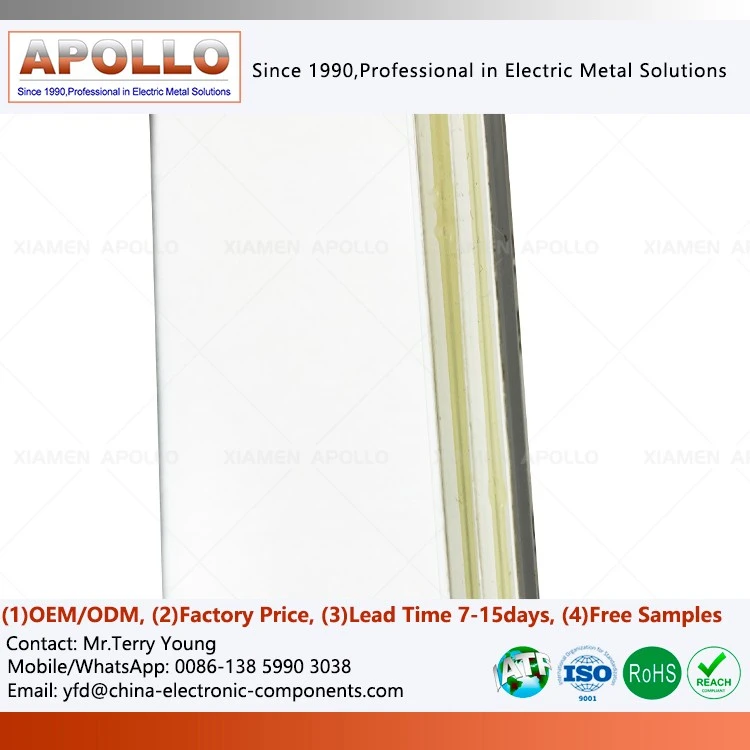

Kuprum Bar Bas Berlapis ini tanpa Bersalut Timah ialah bar bas tegar bersepadu yang dibentuk dengan menyusun berbilang lapisan konduktor kuprum berkualiti tinggi-selang-seli (biasanya T2 oksigen-kuprum bebas atau siri C11000) dengan-bahan penebat berprestasi tinggi (seperti PET, polimida atau{0}mengandungi kaca panas) melalui kain kaca panas. Ciri utama ialah permukaan konduktor tidak mengalami penyaduran elektrik (seperti timah, nikel, atau penyaduran perak), dengan itu mengekalkan sifat fizikal dan kimia kuprum yang wujud.
Ciri-ciri Struktur Utama:
Permukaan Tembaga Tidak Dirawat: Lapisan konduktor mempamerkan ciri kilauan logam mawar -merah tembaga, bebas daripada lapisan penyaduran perak-putih (timah/nikel) atau kuning terang (emas).
-Struktur Interlayer Impedans: Lapisan penebat mengikat ketat konduktor positif/negatif atau fasa, mewujudkan struktur serupa dengan kapasitor plat-rata yang mengurangkan kearuhan gelung dengan ketara.
Sambungan Tegar Bersepadu: Tidak seperti sambungan longgar tipikal kabel, bar bas berlamina ini menawarkan ketegaran mekanikal yang luar biasa; ia boleh berfungsi sebagai komponen struktur dalam kabinet, menyediakan sokongan yang stabil untuk peranti kuasa seperti kapasitor dan modul IGBT.
Kelebihan Reka Bentuk
Pengoptimuman Elektromagnet
Struktur berlapis meminimumkan kawasan gelung, menekan gangguan elektromagnet (EMI) dengan berkesan dan meningkatkan keserasian sistem.
01
Ketumpatan Kuasa Tinggi
Konfigurasi rata dan berlamina mendayakan penghantaran-arus tinggi dalam ruang terhad, memudahkan pengecilan peralatan.
02
Pengurusan Tekanan
Lapisan komposit fleksibel menampan terhadap pengembangan haba yang berbeza, mengurangkan tekanan mekanikal semasa-operasi jangka panjang.
03
Kemudahan Sambungan
Terminal kuprum kosong membenarkan bolt atau pengeliman terus, memudahkan proses pemasangan.
04
Sinergi Terma
Struktur berbilang lapisan, digabungkan dengan kekonduksian terma kuprum yang sangat baik, menggalakkan pengagihan haba yang seragam untuk Bar Bas Berlapis untuk Pengagihan Pesawat Belakang Penghala.
05
Kelebihan aplikasi: Pembawa yang sesuai untuk bekalan kuasa UPS dan pelayan
Bekalan kuasa tidak terganggu UPS industri berkuasa tinggi-
Gelung bas DC aruhan-yang sangat rendah dibina antara penyongsang dan bank kapasitor DC untuk menyerap riak dan pancang yang dihasilkan oleh pensuisan frekuensi tinggi-IGBT untuk memastikan ketulenan dan kestabilan mutlak bekalan kuasa gred-industri.
Bekalan kuasa pelayan modular (PSU)
Sebagai tindak balas kepada sekatan ketinggian dan kedalaman rak pelayan yang ketat, bar bas berlamina mencapai-taburan arus berketumpatan tinggi melalui struktur nipis berbilang-lapisan, menyesuaikan dengan sempurna kepada seni bina bekalan kuasa berketumpatan tinggi 1U/2U-.
Penukar storan tenaga (PCS)
Menyediakan jambatan konduktif-keadaan pepejal dengan penebat tinggi menahan voltan dan ciri kearuhan rendah antara gugusan bateri-voltan tinggi dan penukar dwiarah untuk meningkatkan kecekapan pengecasan dan nyahcas.
Pemanasan aruhan frekuensi tinggi-dan penukar frekuensi
Dalam penukar frekuensi kuasa-tinggi dan-tinggi yang memerlukan kearuhan bas yang sangat rendah, BusBar Unit Agihan Kuasa berfungsi sebagai pembawa sambungan untuk modul kuasa teras untuk meningkatkan tindak balas dinamik sistem.
Proses Pengeluaran dan Kelebihan Pembuatan
Penyediaan Bahan:Pembelahan ketepatan dan pembersihan bahan tembaga; pra-perawatan filem penebat untuk membuang kekotoran dan lembapan.
Laminasi dan Kedudukan:Penjajaran berbilang-lapisan dan susun dalam persekitaran yang bersih, menggunakan lekapan kedudukan untuk memastikan ketepatan.
Tinggi-Suhu, Tinggi-Laminasi Tekanan:Penggunaan mesin penekan dan peralatan pengawetan khusus untuk mencapai ikatan antara-lapisan yang kukuh, mewujudkan struktur bersepadu tanpa penepian.
Pembentukan dan Pemesinan:Penebuk, lenturan atau pemotongan laser CNC untuk mencapai bentuk akhir dan konfigurasi lubang pelekap.
Pemprosesan Terminal:Pemeliharaan kawasan tembaga kosong; pembersihan dan perlindungan permukaan jika perlu; penyaduran timah.
Pengesahan Kualiti:Ujian kearuhan, ujian voltan tahan penebat, ujian kekuatan pengelupasan, kitaran haba dan pemeriksaan visual komprehensif untuk Bar Bas Berlapis untuk Pesawat Belakang Penghala Internet.
hubungi kami
Tidak bersalutBar Bas Berlamina untuk Pengagihan Kuasa Lekap Rakadalah lebih daripada sekadar penyambung konduktif; ia adalah komponen penting yang membolehkan kecekapan tinggi, kebolehpercayaan tinggi dan penyepaduan tinggi dalam sistem bekalan kuasa-tinggi moden.
Menampilkan struktur berlamina yang dioptimumkan,-bahan tembaga berprestasi tinggi, pembuatan ketepatan dan kejuruteraan yang disesuaikan untuk aplikasi bekalan kuasa UPS dan pelayan, produk ini memenuhi keperluan komprehensif untuk ruang, prestasi elektrik dan kebolehpercayaan dalam-elektronik kuasa generasi seterusnya.
Jika anda membangunkan projek yang melibatkan sistem UPS, bekalan kuasa pelayan atau peralatan storan tenaga, kami menawarkan reka bentuk profesional dan sokongan pembuatan untuk bar bas berlamina-disesuaikan dengan parameter elektrik, spesifikasi struktur dan keperluan pemasangan anda-untuk membantu mencapai prestasi produk yang unggul dan penghantaran yang lebih stabil.
