Bar Bas Berlamina Untuk-Elektronik Kuasa Semasa Tinggi
Penerangan Produk
Bar Bas Berlamina untuk-Elektronik Kuasa Semasa Tinggi ialah pemasangan konduktor bersepadu yang dibentuk oleh proses komposit-menekan panas menggunakan berbilang lapisan bahan konduktif (kuprum/aluminium) dan-media penebat berprestasi tinggi. Tidak seperti pendawaian diskret tradisional, ciri terasnya ialah:
Reka bentuk struktur berbilang lapisan planar: meminimumkan laluan semasa
Gandingan ketat antara konduktor: mengurangkan kearuhan parasit dengan ketara
Lapisan penebat bersepadu: meningkatkan kebolehpercayaan penebat sistem
Untuk sistem UPS, produk ini memfokuskan pada mengoptimumkan struktur berikut:
Susun atur simetri litar input/output
Reka bentuk penyepaduan terminal{0}ketumpatan tinggi
Keserasian struktur modular berbilang-antara muka

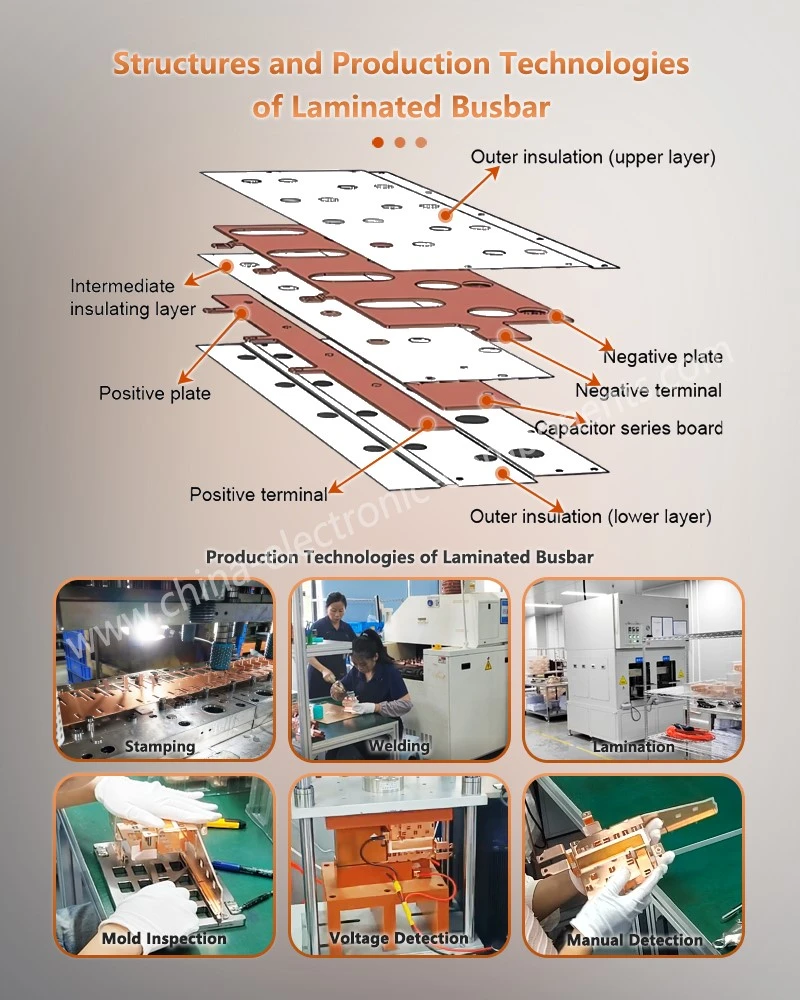

Kelebihan Pembuatan dan Proses Pengeluaran: Piawaian Ketukangan yang Teliti
Pemesinan CNC Digital dan Pra-rawatan

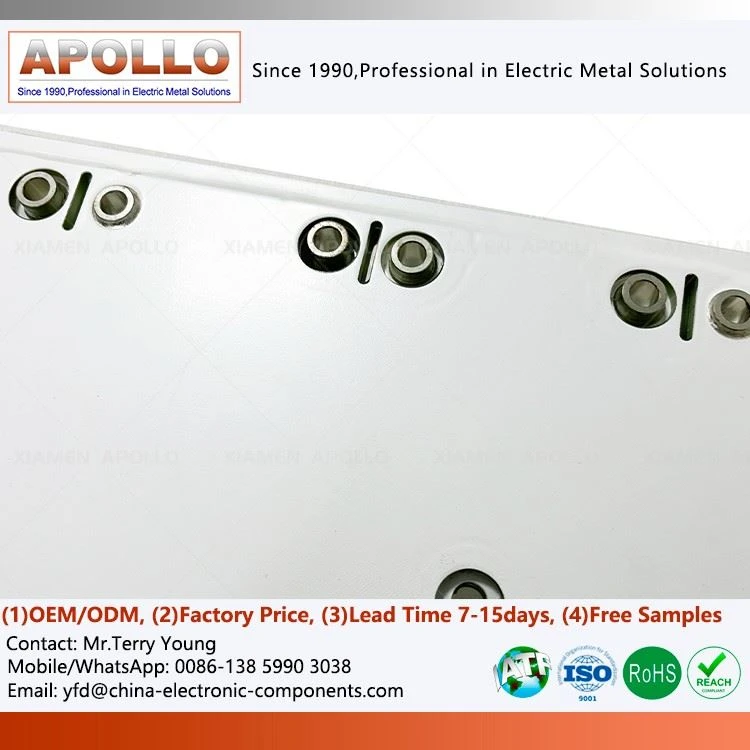

Sistem Sentuhan Sel Busbar Berlapis Berlapis Konduktor dipotong menggunakan-pemesinan CNC berketepatan tinggi atau pengecapan berterusan, dengan tepi dibulatkan untuk menghapuskan risiko nyahcas titik setempat (PD). Pelbagai proses pembersihan kimia kemudiannya dilakukan untuk memastikan antara muka bebas daripada gris dan pengoksidaan.
Vakum Tinggi{0}}Suhu Laminasi
Ini adalah teras proses. Dalam penekan panas vakum, lengkung "tekanan-suhu-masa" dikawal dengan tepat untuk mencapai ikatan fizikal antara bahan penebat dan konduktor pada tahap molekul. Persekitaran vakum menghilangkan udara interlayer, dengan berkesan menghalang pelepasan korona yang disebabkan oleh sisa udara.
Salutan dan Penyaduran Setempat
Titik hubungan biasanya disalut dengan nikel, timah atau perak. Kami menggunakan proses penyaduran elektrik setempat, memastikan rintangan sentuhan dan rintangan pengoksidaan yang rendah pada titik sambungan sambil mengekalkan integriti salutan penebat dalam kawasan bukan-sambungan.
Analisis{0}}dalam Fungsi Utama dan Senario Aplikasi
Bekalan Kuasa Tidak Terganggu UPS (Aplikasi Teras)
Dalam sistem UPS pusat data yang besar, Bar Kuasa Berlapis menyambung pek bateri, penerus dan penyongsang. Kebolehpercayaannya yang tinggi memastikan operasi "sifar-gangguan" pusat data; ciri kearuhannya yang rendah melindungi modul kuasa IGBT yang mahal daripada kerosakan voltan; dan strukturnya yang padat membantu pelanggan menjimatkan ruang pusat data dengan ketara.
Bekalan Kuasa Pelayan dan Bekalan Kuasa Komunikasi
Dalam reka bentuk bekalan kuasa peringkat-papan, Bar Bas Berlapis untuk Trafik Rel bertindak sebagai jambatan kuasa antara papan anak perempuan dan papan induk, menyediakan laluan galangan yang sangat rendah, menyokong tindak balas kuasa serta-merta bagi-cip berprestasi tinggi seperti pemproses dan memastikan kestabilan voltan.
Penukar dan Pemacu Tenaga Baharu

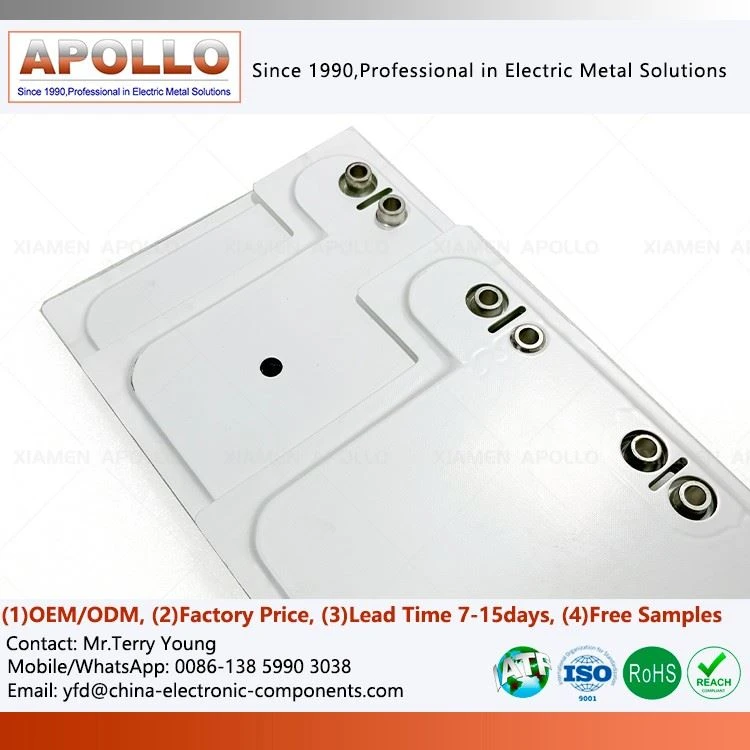

Dalam penyongsang fotovoltaik dan penukar frekuensi, Bar Bas Berlamina untuk-Elektronik Kuasa Semasa Tinggi menahan haba dan tegasan elektromagnet yang dijana oleh-pensuisan frekuensi tinggi, dan ciri perkongsian-arusnya dengan berkesan meningkatkan kecekapan sistem.

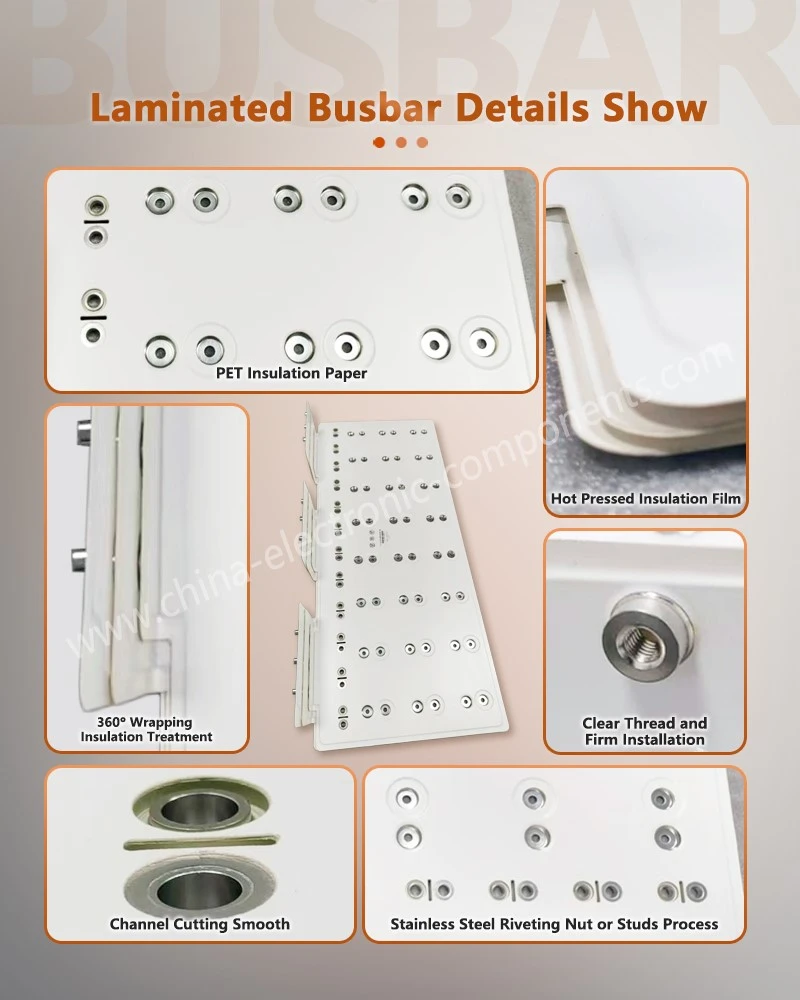

Paparan Terperinci
Struktur Mikro Bahagian Berlapis
Bahagian metalografi mendedahkan struktur berselang-seli yang jelas bagi kerajang kuprum dan lapisan penebat, tanpa buih atau penyimpangan pada antara muka. Ketebalan lapisan penebat adalah seragam, menunjukkan kawalan tepat terhadap proses pelapis.
01
Data Ujian Kearuhan Perbandingan
Perbandingan ukuran kearuhan gelung antara Shunt Berlapis Dan Bar Bas dan kabel tradisional/bar bas diskret (biasanya<10nH vs >100nH) mengukur kesan pengoptimuman elektromagnet.
02
Rakaman Osiloskop Bentuk Gelombang Penukaran IGBT
Memaparkan bentuk gelombang voltan pemancar IGBT-sebelum dan selepas menggunakan bar bas berlamina Komposit, membandingkan amplitud pancang voltan dan pengecilan deringan secara visual menunjukkan nilai perlindungan kearuhan rendah.
03
Pengesanan Ikatan Interlaminar Selepas Kitaran Terma
Sample cross-sections after 1000 thermal cycles from -40℃ to +125℃ show no interlaminar delamination or copper foil warping, with bond strength retention >80%.
04
Simulasi dan Pengesahan Daya Elektrodinamik Litar- pintas
Simulasi unsur terhingga menunjukkan taburan tegasan di bawah-arus litar pintas, berbanding dengan ujian sebenar, mengesahkan kestabilan dinamik dan terma reka bentuk struktur.
05
hubungi kami
kamiBar Bas Berlamina Untuk Penyongsang Fotovoltaikmenggunakan pelapis-suhu tinggi,-tekanan tinggi bagi kerajang kuprum dan lapisan penebat, bersama-sama dengan teknologi penutup hujung kimpalan molekul-. Ini mencapai keseimbangan kejuruteraan antara susunan-{5}}penindasan magnitud kearuhan sesat dan-pengoptimuman sinergi terma elektromagnet dalam UPS dan aplikasi elektronik kuasa pelayan. Untuk struktur berlamina tersuai dan penyelesaian antara muka terminal yang disesuaikan dengan kekerapan pensuisan IGBT anda dan kekangan ruang, sila serahkan pertanyaan.
