Teras Geganti Automotif Tersuai: Keperluan Setem Ketepatan dan Rintangan Getaran

Teras geganti automotif, angker dan kuk mesti mengekalkan penjajaran magnetik, kestabilan dimensi dan geometri sentuhan di bawah getaran berulang dan suhu petak-enjin yang dinaikkan. Untuk komponen geganti bercop, mengawal sifat bahan, ketinggian burr, kerataan, kedudukan lubang dan-kebolehulangan mati progresif adalah lebih penting daripada ketepatan dimensi nominal sahaja.







Litar magnet geganti automotif biasanya terdiri daripada teras, angker, kuk, antara muka spring dan gegelung elektromagnet. Semasa operasi, angker berulang kali bergerak ke arah dan menjauhi teras. Sebarang hanyutan dimensi atau ubah bentuk sudut mengubah jurang udara, daya magnet, gelagat pelepasan dan pemasaan sentuhan.



Kawalan kejuruteraan biasa termasuk:

Kawalan dimensi ±0.01 mm untuk ciri fungsi terpilih di mana jurang udara magnet memerlukan kedudukan yang ketat.
Kerataan terkawal dan selari antara permukaan mengawan magnetik.
Kawalan burr pada tepi yang ditebuk untuk mengelakkan gangguan semasa pemasangan.
Kedudukan lubang stabil-ke-lubang untuk rujukan gegelung, rivet, spring dan pemasangan.
Pensijilan bahan dan kebolehkesanan kelompok di bawah sistem kualiti IATF 16949.
Pemilihan bahan tahan suhu-untuk aplikasi yang terdedah kepada lebih kurang 125–150 darjah zon pengendalian.
Pengeluaran mati-progresif untuk bahagian pengecapan angker geganti volum tinggi-yang boleh diulang.

Objektif berfungsi bukan sekadar toleransi yang lebih kecil. Ia mengekalkan litar magnet yang direka bentuk selepas berjuta-juta kitaran mekanikal.



Keperluan Toleransi Teras, Angker dan Yoke Di Bawah IATF 16949

Ciri	Kejuruteraan Biasa	Kawal Risiko Kegagalan
Dimensi setem keseluruhan	±0.01–0.05 mm	Gangguan perhimpunan
Kedudukan kutub magnet	±0.01–0.03 mm	Daya magnet berubah-ubah
Kedudukan lubang pelekap	±0.01–0.03 mm	salah jajaran
Kerataan berfungsi	Kurang daripada atau sama dengan 0.03–0.05 mm	Jurang udara tidak sekata
Ketinggian burr	Dikawal oleh spesifikasi lukisan	Gangguan gegelung/spring
Ketebalan bahan	Mengikut toleransi lukisan	Variasi magnet dan membentuk
Keadaan permukaan	Tiada keretakan atau galling yang berlebihan	Kegagalan kakisan/pemasangan
Kebolehkesanan kelompok	100% pengenalan lot	Analisis punca-akar yang sukar



Toleransi sebenar hendaklah diwujudkan daripada litar magnetik geganti, timbunan pemasangan-ke atas, gred bahan dan keperluan ketahanan dan bukannya disalin daripada spesifikasi pengecapan generik.



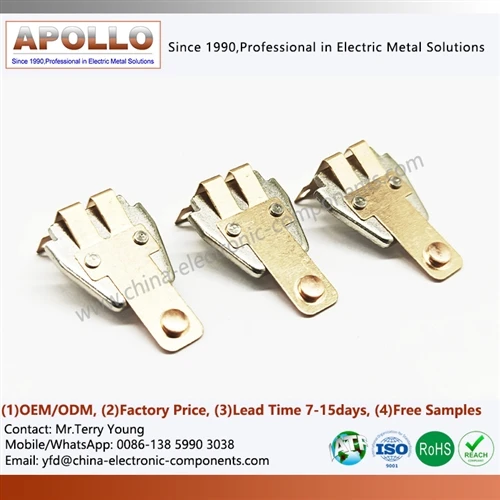

Bahagian Setem Angker Geganti: Mengapa Burr dan Kerataan Penting

Angker sangat sensitif terhadap ubah bentuk kerana pergerakannya secara langsung mempengaruhi jurang udara elektromagnet. Tepi yang ditebuk dengan burr yang berlebihan boleh mengganggu pemasangan kuk atau spring, manakala tekanan pengecapan sisa boleh menyebabkan ubah bentuk secara beransur-ansur selepas terbentuk.



Untuk bahagian pengecapan angker geganti volum tinggi-yang tinggi, kawalan proses hendaklah meliputi:

Ketebalan dan kekerasan bahan jalur.
Pembersihan mati-progresif.
Punch dan die pakai.
Pilot-kedudukan pin.
Membentuk ketinggian.
Arah dan ketinggian burr.
Kerataan selepas pembentukan akhir.
Pengesahan dimensi CMM.

Minta Penilaian & Sebut Harga DFM Percuma







Pembekal teras geganti tidak boleh mencapai ketepatan pengeluaran yang stabil melalui pemeriksaan akhir sahaja. Konsistensi dimensi mesti dibina ke dalam acuan pengecap progresif, sistem suapan bahan, struktur perintis, dan jadual penyelenggaraan pencegahan.

Alat progresif biasa boleh menggabungkan:

Suapan jalur dan kedudukan juruterbang.
Menindik lubang pelekap dan berfungsi.
Notching dan profil kosong.
Timbul atau pembentukan tempatan.
Ciri lentur dan dicipta.
Pemisahan terakhir dari jalur pembawa.

Setiap stesen mempengaruhi geometri hiliran. Sisihan kedudukan yang kecil di stesen tindik awal boleh menjadi masalah pemasangan selepas beberapa operasi pembentukan berikutnya.



Kawalan Mati Progresif: Pembolehubah Proses IATF 16949

Untuk pembekal komponen geganti IATF 16949, keupayaan proses harus ditunjukkan pada ciri kefungsian dan bukannya bergantung secara eksklusif pada-pemeriksaan dimensi talian-semata-mata.

Kawalan utama termasuk:

Pemantauan Cpk/Ppk untuk dimensi kritikal yang ditetapkan.
{0}}Pemeriksaan bahagian pertama selepas persediaan alat.
Semakan dimensi setiap jam atau kelompok-mengikut pelan kawalan.
Pemantauan pakai tebuk dan mati.
Pengesahan panjang -suapan.
Strip{0}}pengesanan kedudukan.
Penyelenggaraan alat pencegahan berdasarkan kiraan strok.
Kebolehkesanan daripada gegelung-bahan mentah kepada komponen geganti siap.

Pemilihan Bahan: C2680 Loyang vs Keluli Geganti Ferromagnetik

Teras dan kuk umumnya memerlukan bahan feromagnetik dan bukannya aloi tembaga yang sangat konduktif. Loyang seperti C2680 biasanya digunakan untuk komponen elektrik atau struktur di mana kekonduksian dan kebolehbentukan diperlukan, bukan sebagai laluan magnet utama.



bahan	Harta Utama	Aplikasi Biasa	Kesesuaian Litar Magnetik
Keluli elektrik/magnet rendah{0}karbon	Kebolehtelapan magnet yang tinggi	Teras geganti, kuk, angker	tinggi
C2680 loyang	Kekonduksian dan kebolehbentukan yang baik	Terminal dan komponen konduktif	rendah
C1100 tembaga tulen	Sehingga 100% kekonduksian IACS	Busbar, terminal, bahagian konduktif	Sangat rendah
Keluli tahan karat	Rintangan kakisan	Mata air, kurungan, perisai	Bergantung pada gred-.



Oleh itu, pemilihan bahan harus bermula dengan kebolehtelapan magnetik, ketegasan, kelakuan tepu, kekerasan, dan kebolehbentukan pengecapan, diikuti dengan keperluan kakisan dan pemasangan.



Kelegaan Setem dan Pakai Alat

Kelegaan-progresif secara langsung mempengaruhi:

Ketinggian burr.
Nisbah zon tercukur-.
Patah-geometri zon.
Pukul beban.
Ubah bentuk tepi.
hayat alat.

Apabila kelegaan menjadi berlebihan kerana haus tebuk atau mati, zon patah meningkat dan tepi yang ditebuk menjadi kurang terkawal. Kelegaan yang terlalu ketat boleh meningkatkan pemuatan alat dan mempercepatkan cipratan tepi.



Sasaran pengeluaran hendaklah tetingkap proses terkawal dan bukannya pelepasan terkecil yang mungkin.



Muat turun Spesifikasi Setem Geganti







Relay kompartmen-enjin mengalami pengujaan mekanikal berulang daripada getaran enjin, input jalan, penggerak elektromagnet dan pengembangan terma. Oleh itu, pemasangan teras geganti mesti mengekalkan hubungan dimensi sepanjang kitaran perkhidmatannya.

Tiga pembolehubah amat penting:

Kestabilan celah udara{0}}magnet
Pengekalan mekanikal
Tekanan dan ubah bentuk sisa

Komponen mungkin lulus pemeriksaan dimensi awal dan masih gagal selepas getaran jika pengecapan-tegasan teraruh, membentuk ubah bentuk atau sokongan yang tidak mencukupi mengubah kedudukan angker.



Jurang Udara Magnet dan Pergerakan Angker

Daya magnet yang dihasilkan oleh geganti sangat dipengaruhi oleh jurang udara yang berkesan. Apabila jurang udara bertambah, keengganan magnet meningkat dan daya tarikan yang ada berkurangan.

Atas sebab ini, ciri-ciri berikut harus dikawal:

Tiang-geometri muka.
Kerataan angker.
Penjajaran kuk.
Kepekatan teras.
Kedudukan rivet atau staking.
Kedudukan antara muka musim bunga.
Perpendicularity perhimpunan.

Untuk pemasangan geganti ketepatan, pemeriksaan dimensi harus membezakan antara dimensi rujukan dan dimensi magnet berfungsi.



Pengembangan Terma dan Keadaan Operasi 125–150 darjah

Komponen petak-enjin mungkin menghadapi suhu tinggi bergantung pada seni bina kenderaan dan kedudukan pemasangan. Bahan yang berbeza berkembang pada kadar yang berbeza, menukar kelegaan pemasangan dan penjajaran magnetik.



Oleh itu, program pengesahan praktikal harus mengaitkan:



Uji Pembolehubah	Tujuan Kejuruteraan
Pemeriksaan dimensi ambien	Tetapkan garis dasar
Pendedahan suhu-tinggi	Sahkan kestabilan dimensi
Berbasikal haba	Nilaikan pengembangan/penguncupan berulang
Ujian getaran	Kesan longgar dan ubah bentuk
Ketahanan mekanikal	Sahkan pergerakan angker berulang
Daya tahan elektrik	Kaitkan prestasi magnet dan sentuhan



Parameter ujian hendaklah mengikut spesifikasi geganti pelanggan dan keperluan kelayakan automotif yang berkenaan dan bukannya menggunakan satu profil suhu atau getaran sejagat.





Bagi pembekal komponen geganti automotif, kawalan kualiti mesti dilanjutkan daripada pemeriksaan gegelung keluli masuk kepada pengecapan progresif, pembentukan, pembersihan, pemeriksaan, pembungkusan dan kebolehkesanan lot.



Struktur kawalan yang teguh biasanya menggabungkan APQP, PPAP Tahap 3, PFMEA, Pelan Kawalan, MSA, SPC dan pemeriksaan akhir.



Dokumentasi PPAP Tahap 3 untuk Bahagian Setem Teras Geganti Automotif

Pakej kelayakan pelanggan mungkin termasuk:

Lukisan bahagian dan spesifikasi kejuruteraan.
Gambarajah aliran proses.
PFMEA.
Pelan Kawalan.
Laporan pemeriksaan dimensi.
Pensijilan bahan.
Kajian keupayaan proses awal.
MSA / Tolok R&R.
Kelulusan penampilan jika berkenaan.
Bahagian pengeluaran sampel.
Maklumat perkakas.
Proses-tukar rekod.

Bagi pasukan MSM dan QA, objektifnya ialah kebolehkesanan daripada ciri lukisan → stesen proses → kaedah pengukuran → rekod kawalan → lot pengeluaran.



Pemeriksaan CMM untuk Geometri Teras dan Yoke

Sistem pemeriksaan CMM boleh mengesahkan hubungan kedudukan kompleks yang sukar dikawal dengan tolok konvensional.

Pengukuran CMM biasa termasuk:

Kedudukan lubang-ke-lubang.
Lokasi muka-kutub magnet.
Geometri profil.
Kerataan.
Paralelisme.
Ketinggian terbentuk.
Datum-untuk-menampilkan hubungan.

Untuk pengeluaran-volume tinggi, CMM biasanya berfungsi sebagai alat pengesahan dan keupayaan, manakala tolok khusus dan pemeriksaan automatik menyediakan pemantauan pengeluaran yang lebih pantas.

















































































Pencegahan Kecacatan: Daripada Stamping Burr kepada Penyelewengan Magnetik



Kecacatan	Kemungkinan Punca Proses	Kaedah Pengesanan	Tindakan Pembetulan
Burr yang berlebihan	Pembersihan mati/pakaian alatan	Pengukuran optik	Pulihkan pelepasan die
Sisihan kedudukan lubang-.	Ralat suapan atau perintis	CMM / penglihatan	Laraskan sistem perintis/suapan
Angker melengkung	Tegasan/pembentukan sisa	Tolok kerataan	Optimumkan urutan pembentukan
Tepi retak	Regangan membentuk berlebihan	Visual / mikroskopi	Ubah suai keadaan jejari/bahan
Daya magnet berubah-ubah	Variasi-udara	Ujian fungsional	Teras kawalan-geometri angker
Gangguan perhimpunan	Sisihan profil	Go/no{0}}go tolok	Profil mati yang betul
Kakisan permukaan	Keadaan bahan/penyimpanan	Ujian visual / garam	Meningkatkan perlindungan bahan



Prinsip utama adalah pencegahan kecacatan di stesen proses, bukan menyusun komponen yang rosak selepas pengeluaran lengkap dijalankan.





Apabila memilih pembekal komponen geganti IATF16949, perolehan harus menilai keupayaan pembuatan bersama-sama dengan pengesahan kejuruteraan.

Audit pembekal hendaklah meliputi:

Keupayaan penekan setem progresif.
Reka bentuk dan penyelenggaraan alat.
Kebolehkesanan bahan.
CMM dan pemeriksaan dimensi.
pelaksanaan SPC.
Penyepaduan PFMEA dan Pelan Kawalan.
Keupayaan PPAP Tahap 3.
Keperluan kebolehkesanan automotif.
Pengurusan perubahan pengeluaran.
Contoh-kepada-konsistensi-pengeluaran.

Matriks Penilaian Pembekal untuk Setem Angker Geganti



Item Penilaian	Bukti yang Diperlukan	Perkaitan Kejuruteraan
IATF 16949	Pensijilan yang sah	QMS automotif
Pengecapan progresif	Rekod pengeluaran	Konsistensi volum
Penyelenggaraan alatan	Rekod penyelenggaraan	Kestabilan dimensi
CMM	Rekod penentukuran	Pengesahan geometri
Kebolehkesanan bahan	Rekod sijil/lot kilang	Ketekalan magnet
SPC	Rekod keupayaan	Kawalan variasi
PPAP Tahap 3	Pakej penyerahan	Kelulusan pelanggan
Kebolehkesanan	Rekod tahap-lot	Analisis kegagalan
Kawalan perubahan proses	Rekod ECN	Kawalan konfigurasi
Pengesahan fungsian	Laporan ujian pelanggan	Prestasi geganti



Perbandingan pembekal yang paling berguna adalah berdasarkan keupayaan proses dan kebolehkesanan yang didokumenkan dan bukannya tan tekan nominal atau volum pengeluaran maksimum.





Teras dan angker geganti prototaip sering mendedahkan masalah reka bentuk yang sukar dikenal pasti daripada data CAD sahaja.



Semasa semakan DFM, jurutera harus menyemak:

Jejari selekoh minimum.
Arah bergolek bahan.
Lubang-ke-jarak tepi.
Arah Burr.
Reka bentuk pembawa-progresif.
Membentuk urutan.
Struktur datum kritikal.
Kebolehcapaian pemeriksaan.
Potensi springback.
Kestabilan suapan-gegelung.

Sampel T1 harus digunakan untuk mengesahkan kedua-dua bahagian geometri dan kebolehlaksanaan pembuatan.

Untuk pengeluaran besar-besaran, dimensi kefungsian yang sama mesti kekal stabil selepas penyelenggaraan alat,-perubahan lot bahan dan pengeluaran yang lama dijalankan.



Minta Penilaian & Sebut Harga DFM Percuma





Sebelum keluaran RFQ, pakej teknikal harus menentukan parameter yang secara langsung mempengaruhi prestasi magnet dan mekanikal.

Data Lukisan dan Bahan

Nyatakan:

Gred bahan dan piawaian yang berkenaan.
Ketebalan bahan dan toleransi.
Keperluan harta-magnet jika berkenaan.
Rawatan permukaan.
Dimensi kritikal.
Datum dan GD&T.
Had burr.
Kerataan dan paralelisme.
Membentuk dimensi.
Keperluan perlindungan pembungkusan dan{0}}kakisan.

Data Kualiti dan Pengesahan

Untuk program automotif, takrifkan:

Keperluan IATF 16949 QMS.
Keperluan penyerahan PPAP Tahap 3.
Ciri-ciri Pelan Kawalan.
Kawalan keterukan dan kejadian PFMEA.
Keperluan MSA / Tolok R&R.
Cpk/Ppk sasaran untuk ciri yang ditetapkan.
Kebolehkesanan bahan.
Kekerapan pemeriksaan dimensi.
Alat-tukar dan proses-tukar prosedur kelulusan.

Spesifikasi yang jelas menghalang masalah perolehan biasa untuk membandingkan pembekal menggunakan takrifan yang berbeza bagi "setem ketepatan."





Apakah dokumentasi PPAP yang biasanya diperlukan untuk pengecapan teras geganti automotif?

Pakej PPAP Tahap 3 biasa termasuk lukisan, aliran proses, PFMEA, Pelan Kawalan, MSA, keputusan dimensi, pensijilan bahan, kajian keupayaan dan sampel pengeluaran yang diluluskan. Keperluan khusus pelanggan-mungkin menambah data pengesahan atau ujian berfungsi.



Bagaimanakah bahagian pengecapan angker geganti dapat mengekalkan ketepatan dimensi ±0.01 mm?

Toleransi mesti disokong oleh reka bentuk mati-progresif terkawal, penyuapan jalur yang tepat, kedudukan perintis, penyelenggaraan alatan, pengesahan SPC dan CMM. Tidak setiap ciri memerlukan ±0.01 mm; magnet kritikal dan dimensi pemasangan harus menerima kawalan yang lebih ketat.



Bagaimana hayat alat pengecap progresif dikawalteras geganti automotif?

Hayat alatan dikawal melalui pemilihan bahan tebuk dan mati, pengurusan pelepasan, penyelenggaraan pencegahan,-pemantauan kiraan, SPC dimensi dan penggantian berjadual komponen haus sebelum dimensi kritikal hanyut di luar pelan kawalan.
