Penggunaan Bar Bas Berlamina dalam Pemacu Frekuensi Pembolehubah Voltan Tinggi-: Analisis Teknikal Mengurangkan Kearuhan Parasit Dan Meningkatkan Kebolehpercayaan Sistem

Memandangkan-pemacu frekuensi pembolehubah voltan tinggi (VFD) berkembang ke arah voltan yang lebih tinggi, arus yang lebih tinggi, frekuensi pensuisan yang lebih tinggi, pengecilan dan ketumpatan kuasa yang lebih tinggi, kelajuan pensuisan peranti kuasa terus meningkat. Akibatnya, struktur sambungan antara bas DC dan modul kuasa telah menjadi faktor kritikal yang mempengaruhi prestasi sistem.



Di bawah-keadaan penukaran frekuensi tinggi, kaedah sambungan tradisional-seperti bar bas dan kabel kuprum diskret-cenderung menjana kearuhan parasit yang ketara. Ini membawa kepada pancang voltan, ayunan, dan kehilangan kuasa tambahan semasa penukaran pantas peranti kuasa. Oleh itu,-aruhan rendah, bar bas berlamina yang sangat bersepadu telah semakin menjadi penyelesaian sambung antara pilihan untuk litar kuasa DC bagi VFD-voltan tinggi.

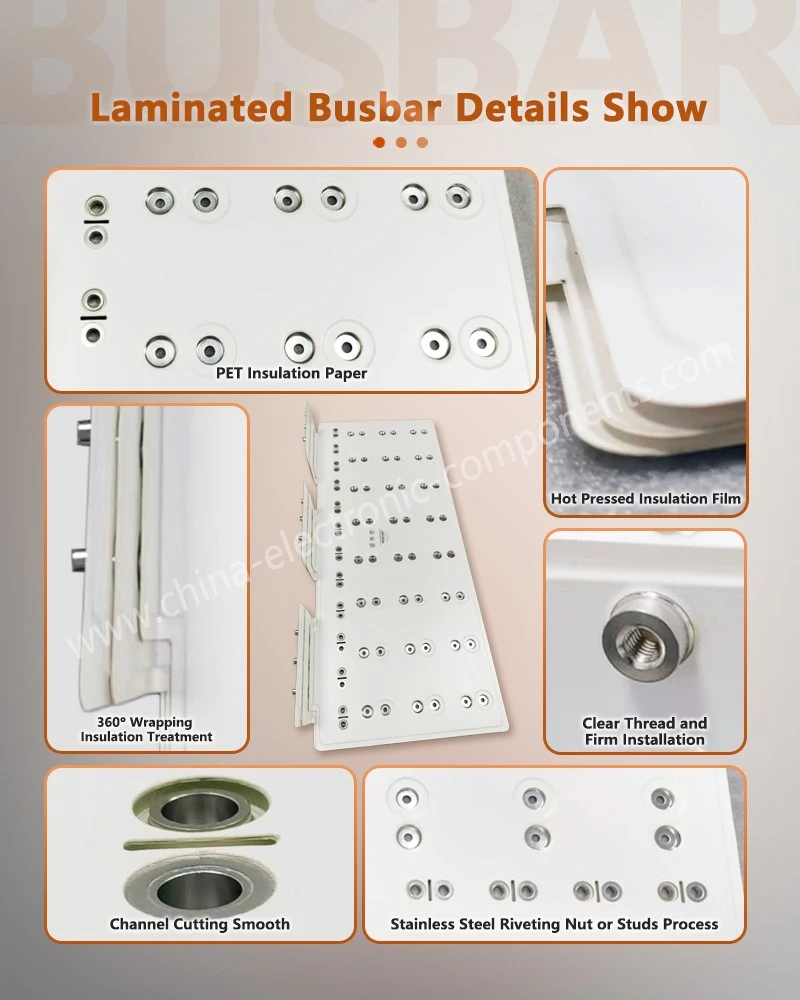

Bar bas berlamina pada asasnya ialah struktur sambung kuasa komposit yang dibentuk oleh lapisan bergantian logam konduktif dan bahan penebat. Lapisan konduktif biasanya menggunakan bahan konduktif tinggi seperti tembaga atau aluminium; ketebalan, lebar dan bilangan lapisannya direka bentuk berdasarkan penilaian semasa, ruang pemasangan, keperluan penebat dan keperluan pengurusan haba.



Pengasingan elektrik antara lapisan konduktif dicapai melalui bahan penebat dan pemasangan diikat bersama-menggunakan laminasi, ikatan pelekat atau proses lain-untuk membentuk struktur bersatu. Berbanding dengan pendawaian titik-ke-titik tradisional, kelebihan utama bar bas berlamina ialah keupayaannya untuk memendekkan laluan pertukaran semasa dan mengurangkan kawasan gelung dan parameter parasit melalui susunan konduktor positif dan negatif yang bersebelahan.



Dalam-peralatan penukaran kuasa tinggi, bar bas berfungsi bukan sahaja untuk menghantar tenaga elektrik tetapi juga bertindak sebagai komponen utama yang mentakrifkan parameter elektrik litar kuasa. Dari perspektif seni bina sistem, kesalinghubungan antara bar bas dan komponen seperti kapasitor penapis, modul kuasa dan peranti pensuisan secara langsung memberi kesan kepada impedans dan tindak balas dinamik litar pertukaran.



Untuk aplikasi yang melibatkan bar bas berlamina dalam -penukar kuasa tinggi, mencapai struktur aruhan-rendah memerlukan pendekatan reka bentuk bersepadu yang mengambil kira topologi kuasa tertentu, reka letak komponen dan laluan semasa; hanya menambah ketebalan busbar tembaga tidak mencukupi untuk menyelesaikan isu-isu ini.







Peranti kuasa dalam-VFD voltan tinggi kerap menjalani operasi menghidupkan dan mematikan-pantas. Apabila semikonduktor kuasa-seperti IGBT-dimatikan, arus beban mesti dipindahkan dari laluan pengaliran asalnya ke litar roda bebas dalam jangka masa yang sangat singkat. Memandangkan litar kuasa praktikal bukanlah konduktor yang ideal, kearuhan parasit tidak dapat dielakkan wujud pada tahap yang berbeza-beza dalam bar bas, terminal sambungan, petunjuk peranti dan struktur dalaman modul kuasa.



Berdasarkan ciri-ciri elektrik asas induktor, kearuhan parasit menjana voltan teraruh sepadan dengan kadar perubahan arus apabila arus itu mengalami peralihan yang ketara dalam tempoh yang singkat. Dalam senario pensuisan-arus tinggi,-di/dt tinggi, malah kearuhan parasit dalam julat berpuluh nanohenries boleh menyebabkan overshoot voltan sementara yang besar. Lonjakan voltan yang berlebihan menimpa voltan bas DC, menyebabkan peranti kuasa kepada tekanan elektrik serta-merta yang melebihi voltan kendalian-mantapnya.



Pancang voltan tinggi yang berterusan bukan sahaja meningkatkan tekanan voltan pada peranti tetapi juga memburukkan lagi kehilangan pensuisan dan gangguan elektromagnet. Dalam kes yang melampau, voltan sementara mungkin melebihi keupayaan menahan voltan terkadar peranti, sekali gus menjejaskan jangka hayat peranti dan kebolehpercayaan sistem. Akibatnya, untuk-pemacu frekuensi pembolehubah voltan tinggi (VFD), mengurangkan kearuhan parasit dalam gelung kuasa selalunya menghasilkan faedah tahap sistem-yang lebih besar daripada sekadar menekan pancang dengan memperlahankan kelajuan pensuisan.



Pendekatan tradisional-seperti meningkatkan rintangan get atau mengurangkan kelajuan pensuisan-boleh merendahkan di/dt dan dengan itu mengurangkan lonjakan voltan sementara. Walau bagaimanapun, kaedah ini biasanya memanjangkan masa pensuisan dan memanjangkan tempoh voltan-bertindih semasa semasa proses pensuisan, akhirnya membawa kepada peningkatan kerugian pensuisan. Oleh itu, mengurangkan kearuhan parasit gelung kuasa melalui reka bentuk struktur-sambil mengekalkan kelajuan pensuisan yang munasabah-adalah strategi penting untuk meningkatkan kecekapan keseluruhan VFD-voltan tinggi.





Mekanisme teras di mana bar bas berlamina mengurangkan kearuhan parasit bukan sekadar meningkatkan luas keratan rentas-konduktor; sebaliknya, ia melibatkan meminimumkan kawasan gelung berkesan dengan mengoptimumkan laluan semasa dan taburan spatial medan magnet. Apabila lapisan konduktif positif dan negatif dijarakkan rapat dan membawa arus ke arah yang bertentangan, medan magnet yang dijana di sekeliling kedua-dua konduktor dengan berkesan membatalkan satu sama lain.



Bar bas satu-lapisan tradisional atau kabel diskret biasanya memerlukan ruang yang besar untuk mewujudkan sambungan antara terminal positif dan negatif, menghasilkan laluan arus yang lebih panjang dan pemisahan yang lebih besar antara konduktor. Ini mewujudkan kawasan gelung arus yang lebih besar dan, akibatnya, kearuhan parasit yang lebih tinggi. Sebaliknya, struktur berlamina meletakkan konduktor positif dan negatif sedekat mungkin, memaksa arus mengalir ke arah yang bertentangan di sepanjang laluan bersebelahan; ini meminimumkan simpanan tenaga medan magnet dan mengurangkan kearuhan gelung.



Ciri struktur ini telah menyebabkan falsafah reka bentuk untuk bar bas berlamina berkembang daripada sambung konduktif mudah ke arah kawalan galangan gelung kuasa. Untuk peralatan elektronik kuasa moden, busbar bukan lagi sekadar "konduktor" dalam erti kata mekanikal; ia telah menjadi komponen berfungsi kritikal yang membentuk prestasi elektrik sistem.







Lebih cepat kelajuan pensuisan peranti kuasa, lebih ketat keperluan untuk struktur sambungan luaran. Dalam sistem IGBT berasaskan silikon tradisional-dengan kelajuan pensuisan yang agak perlahan, tahap parameter parasit tertentu mungkin tidak serta-merta nyata sebagai isu yang serius. Walau bagaimanapun, dengan kemunculan peranti kuasa frekuensi tinggi-dan topologi yang menawarkan ketumpatan kuasa yang lebih tinggi, kesan aruhan parasit pada prestasi dinamik sistem telah menjadi semakin ketara.



Untuk sistem yang menggunakan peranti pensuisan-pantas, reka bentuk bar bas mesti mengutamakan jarak fizikal antara kapasitor pautan-DC dan modul kuasa. Jarak yang lebih besar biasanya menghasilkan laluan pertukaran arus yang lebih panjang, menjadikannya lebih sukar untuk mengawal kearuhan parasit. Akibatnya, reka bentuk harus bertujuan untuk meminimumkan panjang gelung penggantian frekuensi tinggi-dan meletakkan kapasitor penyahgandingan secara strategik untuk memastikan arus frekuensi tinggi-dapat melengkapkan litarnya melalui laluan terpendek.



Dalam penyongsang tiga-tahap dan-berbilang peringkat, gelung kuasa adalah lebih kompleks, melibatkan berbilang laluan pertukaran antara kaki titi yang berbeza dan nod voltan. Dalam kes sedemikian, bar bas bukan sahaja mesti memenuhi-keperluan pembawaan dan penebat semasa tetapi juga mengurus ketaksamaan kearuhan merentas laluan yang berbeza. Mereka bentuk bar bas berlamina untuk penyongsang tiga-peringkat selalunya memerlukan reka letak konduktor berbilang-lapisan sejajar dengan topologi litar untuk memastikan simetri geometri yang baik antara pelbagai laluan semasa.



Jika terdapat ketaksamaan yang berlebihan dalam kearuhan parasit antara cawangan selari, pengagihan arus tidak sekata mungkin berlaku semasa operasi dinamik, menyebabkan peranti kuasa tertentu kepada tekanan arus dan haba yang lebih tinggi. Oleh itu, reka bentuk bar bas berbilang-pada masa yang sama mesti menangani faktor seperti perkongsian semasa, gandingan elektromagnet, kekangan ruang pemasangan dan pengurusan terma.





Di luar mengurangkan kearuhan parasit, struktur berlamina meningkatkan penyepaduan gelung kuasa. Pemasangan bar bas tradisional biasanya terdiri daripada berbilang bar kuprum diskret, wayar penyambung, komponen penebat dan perkakasan pelekap, yang memerlukan langkah berasingan untuk meletakkan, mengikat dan sambungan elektrik semasa pemasangan.



Memandangkan ruang peralatan dalaman semakin terkekang, struktur diskret tersebut cenderung merumitkan proses pemasangan. Kelebihan utama bar bas berlamina dalam pemasangan yang kompleks ialah keupayaannya untuk menyepadukan berbilang laluan konduktif bebas ke dalam pemasangan tunggal yang bersatu. Ini menjelaskan sambungan elektrik sambil mengurangkan jumlah-pendawaian di tapak dan bilangan titik sambungan.



Struktur bersepadu ini juga memudahkan reka bentuk modular. Apabila siri produk merangkumi pelbagai penarafan kuasa atau dimensi pelekap, spesifikasi bar bas boleh disesuaikan dengan melaraskan ketebalan konduktor, lebar, kiraan lapisan dan kedudukan terminal, dengan itu meningkatkan kebolehskalaan struktur.



Untuk peralatan penukaran kuasa dengan kekangan spatial yang ketat, struktur komposit berbilang-lapisan membolehkan susunan tiga-dimensi berbilang nod elektrik dalam jejak terhad. Dengan memperuntukkan potensi atau laluan semasa yang berbeza kepada lapisan konduktif yang berbeza, bar bas komposit ini membolehkan litar kuasa kompleks mencapai konfigurasi yang lebih padat.





Bar bas dalam-pemacu frekuensi pembolehubah voltan tinggi (VFD) bukan sahaja mesti memenuhi-keperluan kearuhan yang rendah tetapi juga memastikan kebolehpercayaan penebat-jangka panjang. Apabila tahap voltan sistem meningkat, reka bentuk sistematik diperlukan untuk jarak penebat, kelegaan elektrik, jarak rayapan dan kekuatan dielektrik bahan penebat-kedua-duanya antara lapisan konduktif dan antara lapisan konduktif dan struktur logam luaran.



Bahan penebat untuk bar bas berlamina mesti dipilih berdasarkan voltan operasi, suhu, kelembapan, tahap pencemaran, dan faktor persekitaran mekanikal. Untuk-aplikasi voltan tinggi, pertimbangan melangkaui kekuatan dielektrik intrinsik bahan untuk memasukkan-penuaan haba jangka panjang, ciri penyerapan lembapan, prestasi nyahcas separa dan kebolehpercayaan ikatan antara lapisan.



Dalam aplikasi menuntut-seperti bar bas untuk-penyongsang kalis letupan-voltan tinggi-struktur penebat mesti mengambil kira kesan jangka panjang-getaran peralatan, kitaran haba dan persekitaran industri yang kompleks. Proses reka bentuk mesti melihat melangkaui-prestasi voltan tahan awal untuk memastikan kestabilan penebat sepanjang operasi-panjang.



Jurang udara yang ketara antara konduktor dan bahan penebat boleh membawa kepada kepekatan medan elektrik setempat dan peningkatan risiko nyahcas separa di bawah-voltan tinggi dan{1}}keadaan nadi yang cepat. Akibatnya, proses pembuatan mesti memastikan-ikatan antara lapisan berkualiti tinggi dan menggunakan rawatan tepi yang sesuai dan enkapsulasi penebat untuk meminimumkan potensi kepekatan medan elektrik.







Busbar dalam VFD-bervoltan tinggi membawa arus yang besar dalam tempoh yang lama, menjana haba Joule disebabkan oleh rintangan konduktor. Reka bentuk busbar memerlukan pengimbangan-kapasiti bawaan, kehilangan rintangan, pelesapan haba dan kekuatan mekanikal.



Walaupun bar bas kuprum tebal dan sempit tradisional boleh meningkatkan-kapasiti bawaan semasa dengan membesarkan-kawasan keratan rentas, mereka mungkin menghadapi had mengenai ruang, pemasangan dan pelesapan haba dalam peralatan padat. Struktur berlamina biasanya menggunakan lapisan konduktif yang luas dan nipis; ini menambah baik pengedaran semasa dengan meningkatkan lebar konduktif yang berkesan dan memudahkan pengurusan haba dengan menjajarkan dengan laluan aliran udara dalaman peralatan.



Untuk peralatan yang beroperasi pada frekuensi tinggi, kesan kesan kulit dan kesan kedekatan pada rintangan AC juga mesti dipertimbangkan. Apabila kekerapan meningkat, taburan semasa merentas keratan-konduktor menjadi tidak-sekata; akibatnya, busbar yang lebih tebal tidak semestinya lebih baik. Ketebalan konduktor optimum ditentukan dengan mempertimbangkan secara menyeluruh kekerapan operasi, bentuk gelombang semasa, keperluan kenaikan suhu dan proses pembuatan.



Gandingan terma antara pelbagai lapisan juga mesti diambil kira dalam reka bentuk. Laluan pengaliran haba yang berbeza wujud antara lapisan pengalir, lapisan penebat, dan udara sekeliling. Jika perlu, simulasi terma boleh digunakan untuk mengenal pasti titik panas, membolehkan pengoptimuman setempat di kawasan seperti terminal, kawasan kepadatan arus tinggi dan selekoh.





Bar bas berlamina tidak terhad kepada pemacu frekuensi pembolehubah voltan tinggi tradisional-. Apabila elektronik kuasa berkembang ke arah frekuensi dan ketumpatan kuasa yang lebih tinggi, aplikasinya telah berkembang termasuk penyongsang industri, pengawal motor, pengangkutan rel, kenderaan elektrik dan sistem storan tenaga.



Dalam penyongsang industri, bar bas berlamina{0}}aruhan rendah kerap digunakan untuk memendekkan gelung DC dan mengurangkan voltan sementara pensuisan, dengan itu membenarkan modul kuasa beroperasi dalam keadaan tekanan elektrik yang lebih baik. Untuk sistem pensuisan-kuasa tinggi,-tinggi, bar bas aruhan-rendah meminimumkan overshoot dan ayunan, mewujudkan asas struktur yang unggul untuk kecekapan sistem dan kawalan EMI.



Dalam sektor kenderaan tenaga baharu, sistem pemacu elektrik menuntut kepadatan kuasa yang lebih tinggi, berat yang lebih rendah dan kebolehpercayaan yang lebih tinggi. Bar bas berlamina untuk kenderaan elektrik mesti menampung kekangan seperti ruang pemasangan terhad, penghantaran arus tinggi, getaran, turun naik suhu dan kebolehpercayaan penebat; akibatnya, strukturnya biasanya direka-untuk disepadukan dengan pengawal motor, penyongsang dan sistem bas DC.



Dalam sistem pengangkutan rel, bar bas juga mesti menahan-getaran jangka panjang, variasi suhu dan-keadaan pengendalian voltan tinggi. Keutamaan reka bentuk untuk produk seperti bar bas berlamina kereta bawah tanah biasanya termasuk pelekap mekanikal, penebat elektrik,-kapasiti bawa semasa dan-kebolehpercayaan alam sekitar jangka panjang.



Untuk kenderaan rel dan sistem penukar daya tarikan, struktur bar bas juga mesti disepadukan sepenuhnya dengan modul kuasa, kapasitor penapis dan peralatan voltan tinggi-yang lain. Reka bentuk mesti menangani bukan sahaja prestasi elektrik tetapi juga kekangan ruang dalaman dan persekitaran operasi kenderaan.





Reka bentuk busbar untuk modul kuasa IGBT hendaklah berdasarkan litar pertukaran sebenar dan bukannya sekadar mereplikasi dimensi standard. Faktor-faktor seperti lokasi terminal modul kuasa, susun atur kapasitor DC, arus undian, voltan operasi, dan frekuensi pensuisan semuanya mempengaruhi struktur akhir.



Membangunkan bar bas berlamina tersuai untuk IGBT biasanya melibatkan beberapa peringkat: analisis parameter elektrik, susun atur struktur, pemilihan bahan, reka bentuk penebat, pengesahan simulasi dan ujian prototaip. Pereka bentuk mesti terlebih dahulu menentukan litar kuasa utama dan litar penggantian frekuensi tinggi-, kemudian menentukan kedudukan relatif lapisan konduktif berdasarkan aliran semasa.



Semasa fasa reka bentuk struktur, laluan litar dan nod sambungan yang tidak perlu harus diminimumkan, dan simetri geometri dikekalkan dalam litar kritikal. Untuk -bar bas semasa tinggi, perhatian khusus mesti diberikan kepada kesesakan semasa di kawasan terminal untuk mengelakkan ketumpatan arus berlebihan yang disebabkan oleh lubang pelekap, potongan atau penyambungan setempat.



Setelah reka bentuk struktur selesai, simulasi elektromagnet digunakan untuk mengira kearuhan parasit, ketumpatan arus dan taburan medan magnet, manakala simulasi terma menganalisis-kenaikan suhu keadaan mantap. Sistem voltan tinggi-juga memerlukan pengesahan kekuatan dielektrik, ciri nyahcas separa dan kebolehpercayaan alam sekitar.






Pembangunan pemacu frekuensi pembolehubah voltan tinggi-telah memacu peningkatan berterusan struktur sambungan kuasa. Walaupun bar dan kabel kuprum diskret tradisional menawarkan struktur ringkas dan pembuatan fleksibel, parameter parasit dan kerumitan pemasangannya telah menjadi isu kritikal dalam sistem-frekuensi tinggi,-voltan tinggi dan-kuasa-tinggi.



Busbar berlaminamenyediakan kaedah penyambungan yang lebih padat untuk elektronik kuasa dengan memendekkan laluan semasa, mengurangkan jarak antara konduktor positif dan negatif, mengoptimumkan pembatalan medan magnet, dan menyepadukan berbilang lapisan konduktif. Nilai mereka bukan sahaja dalam mengurangkan kearuhan parasit tetapi juga dalam meningkatkan pemasangan sistem, pengurusan penebat, pengurusan haba, dan kebolehpercayaan struktur. Memandangkan-peranti kuasa frekuensi tinggi, sistem HVDC dan penukar-kuasa tinggi-tinggi terus berkembang, reka bentuk bar bas akan semakin mengutamakan pengoptimuman sinergi bagi prestasi elektrik, haba, mekanikal dan penebat.



Untuk pelbagai jenis peralatan, reka bentuk bar bas berlamina yang ideal bukan sekadar meminimumkan kearuhan; sebaliknya, ia melibatkan pengoptimuman menyeluruh bagi keseluruhan gelung kuasa sambil memenuhi keperluan untuk-kapasiti bawaan semasa, penebat, pelesapan haba, kekuatan mekanikal dan kebolehkilangan.



Daripada perspektif ini, bar bas berlamina telah berkembang daripada komponen konvensional untuk penghantaran tenaga elektrik kepada elemen struktur kritikal dalam sistem elektronik kuasa. Dengan menguruskan parameter parasit secara berkesan, mengoptimumkan laluan pertukaran dan mempertingkatkan penyepaduan struktur, bar bas ini menyediakan sokongan penting untuk pengendalian yang stabil, padat dan boleh dipercayai bagi pemacu frekuensi pembolehubah voltan tinggi-tinggi dan peralatan elektronik kuasa tinggi-yang lain.
