Kenalan Elektrik Pateri

Kenalan Elektrik Pateri

Kenalan Elektrik Brazed ialah komponen modular teras untuk mencapai sambungan elektrik yang sangat boleh dipercayai dalam kejuruteraan elektrik moden. Kami mencipta elemen sesentuh elektrik komposit yang menggabungkan prestasi elektrik unggul dengan kekuatan mekanikal dengan menggabungkan sesentuh berasaskan perak-prestasi tinggi-dengan tapak konduktif yang dibentuk dengan ketepatan-(seperti aloi kuprum, kuprum tulen atau komponen keluli) menggunakan-proses pematerian suhu tinggi.
Hantar pertanyaan

Penerangan Produk



Sesentuh elektrik dipateri ialah elemen sesentuh elektrik yang mengikat kuat-bahan sesentuh berasaskan perak pada kuprum, loyang atau substrat konduktif lain menggunakan-proses pematerian suhu tinggi.

Struktur ini menggabungkan kekonduksian dan kekuatan mekanikal yang sangat baik, dan digunakan secara meluas dalam-perkakas elektrik voltan rendah, sistem tenaga baharu, sistem elektrik automotif, perkakas rumah dan peralatan automasi industri. Ia merupakan komponen utama untuk mencapai pengaliran arus yang sangat boleh dipercayai dan-pemutus elektrik jangka hayat yang panjang.

Berbanding dengan kenalan terpaku tradisional, Kenalan Perak Kimpalan Unjuran menawarkan kelebihan dalam kekonduksian terma, rintangan kepada kimpalan dan kestabilan sambungan. Proses pematerian memastikan ikatan metalurgi antara sentuhan dan tapak, menghasilkan rintangan yang lebih rendah, kestabilan mekanikal yang lebih tinggi dan keupayaan untuk mengekalkan prestasi yang stabil dalam tempoh yang lama di bawah lonjakan arus yang tinggi-dan gangguan yang kerap.

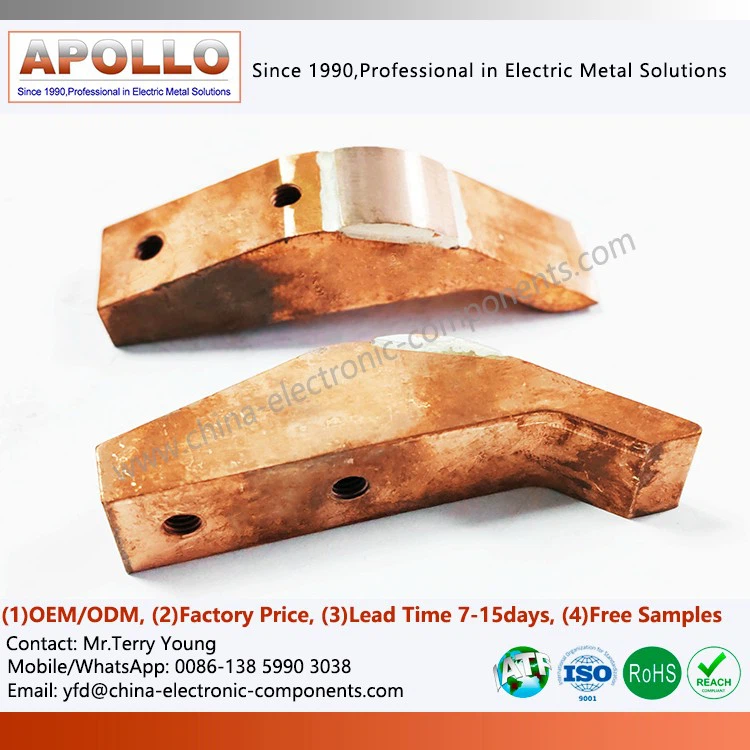

Brazed Electrical Contacts

Kejuruteraan Kolaboratif Bahan



Pemilihan Elektrokimia Bahan Sentuhan Kami menggunakan satu siri aloi, termasuk AgNi, AgSnO₂ dan AgCdO, yang dilebur di bawah atmosfera terkawal, dengan keseragaman metalografi dikawal dalam pengasingan tahap-mikron. Yang penting, kami menawarkan perkhidmatan pemilihan bahan perundingan yang disesuaikan dengan ciri beban anda (resistif, induktif, kapasitif) dan kekerapan pecah, dan bukannya menjual gred standard. Contohnya, untuk senario penukaran frekuensi tinggi-, kami mengesyorkan bahan AgSnO₂ dengan unsur surih, yang voltan pecahan filem oksida dan titik imbangan rintangan Sentuhan Titik Kimpalan Rintangan Perak telah dioptimumkan terlebih dahulu.
Reka Bentuk Keserasian Antara Muka Pateri Pemilihan pateri mengikut prinsip "padanan kecerunan": struktur peralihan tiga-lapisan pekali pengembangan haba, kekonduksian elektrik dan takat lebur dibina antara aloi perak dan asas kuprum. Perak-tembaga-fosforus (Ag-Cu-P) atau perak-tembaga-zink (Ag-Cu-Zn) pemateri digunakan, dengan sudut pembasahan dikawal di bawah 15 darjah untuk memastikan pengaliran kapilari selesai dalam masa kurang daripada kitaran hembusan 5 saat. transformasi fasa suhu tinggi{12}} bahan Sentuhan Perak Kimpalan Kilat. Ketebalan lapisan pateri dikekalkan dengan tepat dalam julat 0.08-0.15mm, memastikan kekuatan mekanikal sambil menghalang peningkatan rintangan yang tidak normal disebabkan oleh ketebalan pateri yang berlebihan.
Pengoptimuman Topologi Substrat Tapak pengalir menggunakan-kuprum T2 tambahan atau kromium-kuprum zirkonium (CuCrZr). Perbezaan utama ialah yang kedua mengekalkan 97% kekonduksian IACS sambil meningkatkan rintangan suhu penyepuhlindapan kepada lebih 550 darjah . Untuk-aplikasi semasa tinggi, struktur sink haba-mikro dibenamkan dalam substrat untuk mengurangkan-kenaikan suhu keadaan mantap dengan meningkatkan kawasan pertukaran haba. Reka bentuk bersepadu ini mengurangkan bilangan antara muka terma berbanding kaedah pemasangan tradisional, memendekkan laluan pengaliran haba lebih daripada 40%.



Silver Alloy Raw Material for Brazed Electrical Contacts



Bahasa Teknikal Kelebihan Prestasi



Masa-Kestabilan Domain Rintangan Sentuhan:Rintangan sentuhan awal adalah di bawah 5 μΩ (pada arus ujian 10 A), dan selepas 10,000 kitaran hayat mekanikal, peningkatan rintangan adalah terhad kepada 15%. Kestabilan ini berpunca daripada ketebalan terkawal zon resapan yang dibentuk oleh lapisan pateri dan dua bahan asas, antara 2-5 μm. Ini memastikan kekuatan ikatan metalurgi sambil mengelakkan risiko kekosongan yang dikaitkan dengan zon resapan yang terlalu tebal.



Mekanisme Mikroskopik Keupayaan Kimpalan Anti-Penyatuan:Untuk aplikasi yang mungkin tertakluk kepada impak litar- pintas, struktur bertekstur mikro (laser-alur grid terukir) boleh ditambah pada permukaan Sentuhan Perak Kimpalan Rintangan Elektrik. Alur ini bertindak sebagai saluran untuk melepaskan wap logam di bawah suhu tinggi arka elektrik, menghalang-luasan lebur dan lekatan permukaan sentuhan yang besar. Kedalaman dan lebar mikrostruktur direka dengan tepat berdasarkan -puncak arus litar pintas yang dijangkakan, menunjukkan korelasi skala-silang antara prestasi makroskopik dan morfologi mikroskopik.



Sistem-Pengoptimuman Tahap Ciri Peningkatan Suhu:Kenaikan suhu komponen bergantung bukan sahaja pada bahan itu sendiri tetapi juga pada geometrinya. Reka bentuk kami mengikut prinsip "pengoptimuman isoterma", melaraskan-lengkung kecerunan keratan rentas tapak kuprum untuk memastikan pengedaran kecerunan suhu seragam merentas keseluruhan modul di bawah arus operasi, sekali gus menghapuskan titik panas setempat. Data pengukuran sebenar menunjukkan bahawa modul yang dioptimumkan boleh mengurangkan suhu maksimumnya sebanyak 8-12K dalam keadaan yang sama.



Brazed Electrical Contacts Production and testing Equipment-

Silang-Adaptasi Aplikasi Industri




Medan Penyongsang Tenaga Baharu

Dalam penyongsang storan fotovoltaik atau tenaga, frekuensi pensuisan sisi DC adalah rendah, tetapi riak semasa adalah besar. Kami mengesyorkan bahan AgNi digabungkan dengan reka bentuk asas tembaga yang menebal untuk menyekat pengumpulan haba Joule. Untuk bahagian AC, bahan AgSnO₂ digunakan, yang anti-sifat pengoksidaan ACnya disahkan oleh IEC 60947-4-1, mengekalkan permukaan Sentuhan Perak Kimpalan Kelim Rintangan yang bersih di bawah keadaan operasi 50/60Hz.




Sistem Kawalan Transit Rel

Untuk piawaian kalis nyalaan EN 45545-, kami menyediakan penyelesaian bahan percuma-kadmium. Pateri juga menggunakan formula bebas-fosforus untuk memenuhi-keperluan bebas asap dan halogen-rendah. Komponen telah lulus ujian ketahanan triaksial dengan frekuensi getaran 5-150Hz dan pecutan 5g, dan hayat keletihan pateri melebihi 10⁷ kitaran.




Pemacu Servo Perindustrian

Sistem servo memerlukan respons tahap-mikrosaat dan masa lantunan kenalan perlu dimampatkan kepada kurang daripada 1ms. Dengan mengoptimumkan pengedaran jisim Pateri Perak kepada Tembaga dan memadankan pramuat spring, komponen kami boleh mengawal ketinggian lantunan penutup awal hingga dalam 0.05mm. Pada masa yang sama, mengekalkan rintangan sentuhan rendah mengurangkan herotan penghantaran isyarat, yang penting untuk kestabilan gelung semasa dalam kawalan kedudukan ketepatan.




Alat Suis Grid Pintar

Digunakan sebagai utama atau memintas Bar Kuprum Sambungan Perak dalam alat suis voltan 12kV-sederhana. Sambungan pateri mesti menahan bukan sahaja arus berterusan berkadar 1250A tetapi juga-masa kestabilan terma arus pendek sebanyak 75kA/1s. Menggunakan asas CuCrZr dan proses pematerian vakum memastikan sifar risiko peleburan semula pateri di bawah kejutan haba yang melampau, menjamin kebolehpercayaan tahap-grid.



Application and Production Technologies of Brazed Electrical Contacts
